Επιλογή Πρώτων Υλών Υψηλής Ποιότητας για Σφυρηλάτες Θαλάσσιας Σφυρηλασίας

Επιλογή Υψηλής Ποιότητας Πρώτων Υλών για ΝαυτιλίαΣφυρήλατα

Κατά την επιλογή πρώτων υλών υψηλής ποιότητας για σφυρηλάτηση θαλάσσης, παράγοντες όπως οι ιδιότητες του υλικού, η περιβαλλοντική προσαρμοστικότητα, οι διαδικασίες κατασκευής και τα βιομηχανικά πρότυπα πρέπει να λαμβάνονται πλήρως υπόψη. Ακολουθούν τα βασικά βήματα και σημεία:

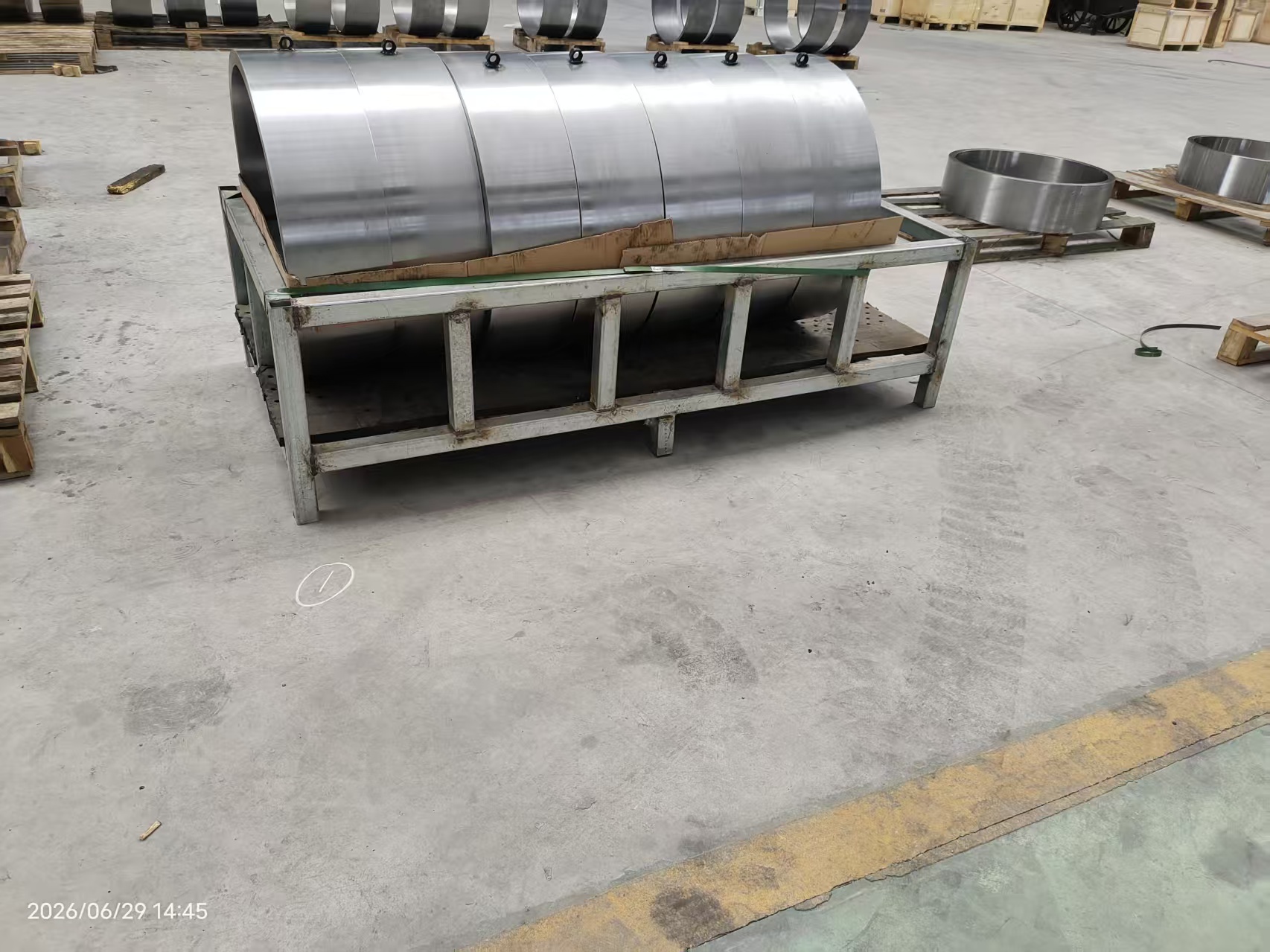

1. Διευκρινίστε τον τύπο του υλικού και τα σενάρια εφαρμογής

Για τα θαλάσσια σφυρήλατα, η επιλογή υλικού θα πρέπει να βασίζεται στον συγκεκριμένο σκοπό:

Ανθρακούχο χάλυβας (όπως ναυτιλιακός χάλυβας κατηγορίας Α και κατηγορίας D): Χρησιμοποιείται για δομικά στοιχεία πλοίων (όπως νευρώσεις, στηρίγματα καταστρώματος), πρέπει να πληροί απαιτήσεις υψηλής αντοχής και συγκολλητικότητας.

Κραματοποιημένος χάλυβας (όπως ο χάλυβας Cr-Mo, ο χάλυβας Ni-Cr): Χρησιμοποιείται για κρίσιμα εξαρτήματα κινητήρων όπως στροφαλοφόροι άξονες και γρανάζια, πρέπει να είναι ανθεκτικός στην κόπωση και την κρούση.

Ανοξείδωτος χάλυβας (όπως 316L, χάλυβας διπλής όψης): Χρησιμοποιείται για βαλβίδες θαλασσινού νερού, σώματα αντλιών κ.λπ. σε διαβρωτικά περιβάλλοντα, που απαιτούν υψηλή αντοχή στη διάβρωση.

Κράμα τιτανίου: Χρησιμοποιείται σε πλοία υψηλής ποιότητας ή ειδικά εξαρτήματα (όπως εξαρτήματα για υποβρύχια), είναι ανθεκτικό στη διάβρωση, ελαφρύ, αλλά έχει υψηλό κόστος.

2. Έλεγχος χημικής σύνθεσης

Συμβατό με πρότυπα: Συμμορφωθείτε με τους νηογνώμονες (όπως ABS, DNV, LR, CCS) ή τα διεθνή πρότυπα (ASTM, EN).

Στοιχεία χαμηλής ακαθαρσίας: Η περιεκτικότητα σε θείο (S) και φώσφορο (P) πρέπει να είναι ≤ 0,025%, για να αποφευχθεί η θερμή ευθραυστότητα και η ψυχρή ευθραυστότητα.

Βελτιστοποίηση στοιχείων κράματος: Η προσθήκη νικελίου (Ni) ενισχύει τη σκληρότητα σε χαμηλές θερμοκρασίες, το χρώμιο (Cr) βελτιώνει την αντοχή στη διάβρωση και το μολυβδαίνιο (Mo) βελτιώνει τη δομή των κόκκων.

3. Απαιτήσεις μηχανικής απόδοσης

Αντοχή και σκληρότητα: Αντοχή διαρροής (≥ 355 MPa), αντοχή σε εφελκυσμό (≥ 490 MPa) και ενέργεια κρούσης σε χαμηλές θερμοκρασίες (-40°C: ≥ 27 J).

Αντοχή στη διάβρωση: Επιλέξτε χάλυβα που είναι ανθεκτικός στη διάβρωση του θαλασσινού νερού (όπως χάλυβας που περιέχει χαλκό (Cu) ή νικέλιο (Ni)) ή εκτελέστε επιφανειακή επεξεργασία (όπως γαλβανισμός).

Απόδοση κατά της κόπωσης: Μέσω της διαδικασίας σφυρηλάτησης και της θερμικής επεξεργασίας, η δομή των κόκκων βελτιστοποιείται και μειώνονται τα εσωτερικά ελαττώματα.

4. Απαιτήσεις διαδικασίας παραγωγής

Διαδικασία τήξης: Χρησιμοποιήστε ηλεκτρικούς κλιβάνους σε συνδυασμό με εξευγενισμό κλιβάνου (LF/VD) για μείωση της περιεκτικότητας σε αέρια (H, O, N) και βελτίωση της καθαρότητας.

Διαδικασία σφυρηλάτησης: Διασφαλίστε επαρκή αναλογία σφυρηλάτησης (≥ 3:1), βελτιώστε τη δομή των κόκκων. Ελέγξτε την τελική θερμοκρασία σφυρηλάτησης για να αποφύγετε την υπερθέρμανση ή την υποθέρμανση.

Διαδικασία θερμικής επεξεργασίας: Κανονικοποίηση, σβήσιμο και σκλήρυνση (σβέση + σκλήρυνση) για εξασφάλιση ομοιόμορφης δομής και εξάλειψη της υπολειπόμενης καταπόνησης.

5. Προσόντα Προμηθευτών και Διασφάλιση Ποιότητας

Προσόντα πιστοποίησης: Ο προμηθευτής πρέπει να λάβει πιστοποίηση από νηογνώμονα (όπως η αναγνωρισιμότητα του εργοστασίου ABS) και να διαθέτει σύστημα διαχείρισης ποιότητας ISO 9001.

Αρχεία ποιότητας: Παρέχετε έγγραφα για την ιχνηλασιμότητα του υλικού (όπως αριθμός κλιβάνου τήξης, παρτίδα θερμικής επεξεργασίας) και αναφορές δοκιμών τρίτων (όπως SGS).

Τεχνική υποστήριξη: Ο προμηθευτής πρέπει να βοηθήσει στην επίλυση προβλημάτων διαδικασίας (όπως η βελτιστοποίηση των παραμέτρων συγκόλλησης).

6. Επιθεώρηση και επαλήθευση

Εισερχόμενη επιθεώρηση:

Ανάλυση χημικής σύνθεσης (ανιχνεύεται με φασματόμετρο).

Δοκιμές μηχανικών ιδιοτήτων (ελκυστικότητα, κρούση, σκληρότητα).

Μη καταστροφική δοκιμή (δοκιμή υπερήχων UT, δοκιμή μαγνητικών σωματιδίων MT).

Επαλήθευση τρίτου μέρους: Τα βασικά υλικά πρέπει να υποβληθούν σε επιτόπια επιθεώρηση από έναν νηογνώμονα (όπως το CCS) ή να επανεξεταστούν σε ένα έγκυρο εργαστήριο.
